任务目标

狭义的LLVM（Low Level Virtual Machine）是一种常用的通用中间代码表示。在本部分内容中，我们由建立好的语法树生成中间代码LLVM，不考虑复杂优化方法。

前置准备

LLVM生成时将常量全部带入，在后续中我们了解到属于常量折叠优化。
在编译开始前遍历字符串，清 +,- 连着的长串符号，这样可以减少部分无意义的运算指令。
将错误处理和中间代码生成解耦合，即默认输入代码不出错。
本方案采用第一遍扫描生成语法树，第二遍扫描语法树生成LLVM。

LLVM架构

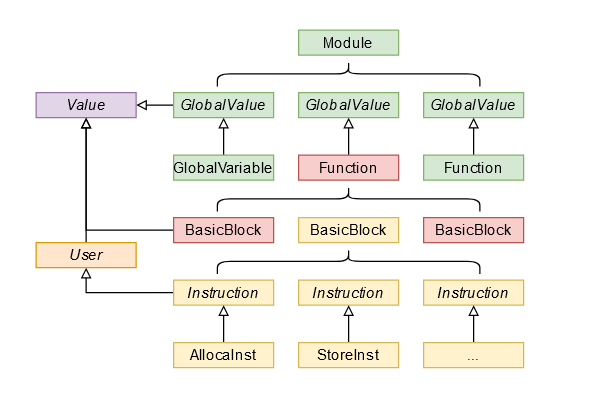

LLVM采用User,Value,Use的架构，具体的继承关系如图。

每一条LLVM语句都可以看作一个Value，Value是LLVM一切类的父类。从直观来看，'='左边的值便是一条语句的Value，又可以叫做综合属性或返回值，当然存在诸如Store这类没有返回值，我们可以认为其Value为Null。

User类继承Value类，而Instruction又都继承User类，从直观来看，'='右边用到的值，即一些操作数，便是一条语句的User，也可以称作继承属性或传入值。

Use类记录了Value和User之间的联系，可以看作是def-use图中的一条边，本架构中用列表替代了Use的作用，应当是等价的。

对于一条Instruction，它既作为一个User，又作为一个Value。作为User时，它记录了Value的列表，即记录了使用了哪些Value，又或者说使用了哪些语句的返回值；作为Value时，它又记录了一个User的列表，即记录了这条语句被哪些语句作为操作数使用。通过这种引用关系，我们可以很容易的得到def-use链和use-def链等，为后续优化做好了基础。

Value

public class Value {
    public String value; // 虚拟变量名
    public int valueType; // 记录Value类型，具体如下
    public ArrayList<User> users; // 记录被哪些语句所使用
    public int firstSize; // 当为指针类型时，需要的额外维度参数
    public int secondSize;
}

Value的类型人为规定如下，仍建议采用枚举类：

值	类型	描述
-1	常规 `store`, `move` 指令	用于表示无返回值的 `store` 和 `move` 指令
0	`i32`	32位整数
1	`i32*`	一维指针
2	`[n x i32]*`	一维数组的首地址或二维指针
3	`[m x [n x i32]]*`	二维数组的首地址
4	`i1`	1位布尔值
5	`func`	函数类型
6	`basicblock`	基本块引用
7	`i32**`	一维指针的地址
8	`[n x i32]**`	二维指针的地址
9(本次无关)	`fakevalue`	记录后续 `mem2reg` 时需要的假标签，在重命名步骤时被替换为真 `Value`
10(本次无关)	`storeValue`	图着色优化新增，将溢出的变量 store 入内存所用的 `Value`，仅作为标识

以上12种类型可以表示所有类型Value，在LLVM生成以及在代码优化中会发挥大作用

User

1
2
3

public class User extends Value {
    public ArrayList<Value> usedValues;
}

在这里简化了Use类，记录了当前Value使用过的Value，构建起def-use链。

其余全部结构皆继承User与Value，以Value为最终父类，构建起了LLVM的中端架构。

符号表

是否重新建表?

建树时已经生成过一份完整符号表，在每一个Block内记录符号表的id，由此生成LLVM时可实时获得当前层的符号表，复用旧符号表即可，无需再重建新的符号表。

使用全局符号表的问题：符号进入顺序无法确定，如处理下述语句时，第一个a会查到该作用域新定义的a，而不是全局变量的a。

解决方法：记录下符号表中每个符号的递增id，在定义语句出现时记录当前符号id，在非定义语句需要查表时，必须满足查到的符号id小于等于当前符号id，否则查到的符号在当前位置是还没定义过的，需要前往上层符号表继续查找。

int a = 10;
int main() {
    int b = a, a;
}

符号表的改动

符号表中每个表项新增Value属性，记录存储该符号对应的Value，在后续使用到该符号时，我们可直接查符号表获取对应的Value，以生成中间代码。

短路求值与条件语句，循环语句

and优先级高于or

无论条件还是循环语句，其本质均是依赖于icmp跳转指令，仅仅是一些为有条件跳转，一些为无条件跳转的区别。故需要弄清，（1）跳转语句的位置，（2）标签的位置。

条件语句的LLVM生成

涉及文法

Stmt    → 'if' '(' Cond ')' Stmt [ 'else' Stmt ]
Cond    → LOrExp
RelExp  → AddExp | RelExp ('<' | '>' | '<=' | '>=') AddExp
EqExp   → RelExp | EqExp ('==' | '!=') RelExp
LAndExp → EqExp | LAndExp '&&' EqExp
LOrExp  → LAndExp | LOrExp '||' LAndExp

跳转语句位置

每个 && ，|| 处，Cond末尾处
Stmt 末尾
elseStmt 末尾

Label位置（即创建一个新基本块的位置）

Stmt之前：stmtLabel
elseStmt之前：elseStmtLabel
if语句整体结束之后：ifEndLabel
每个 &&，|| 处：andLabel，orLabel（在相应的跳转语句之后）

短路求值

不是全部的逻辑判断语句均要执行，我们称之为短路求值规则。在此给出每个位置跳转语句的跳转位置。

当前位置	后续逻辑	结果	跳转位置
`&&`，“或”，`Cond`结尾	`&&`	真	下一个 `&&` 的 `andLabel`
		假	下一个或的 `orLabel`，若无 “或”，则跳转至 `elseStmtLabel`
	“或”	真	`stmtLabel`
		假	`orLabel`
	无	真	`stmtLabel`
		假	`elseStmtLabel`
`Stmt`末尾	-	-	`ifEndLabel`
`elseStmt`末尾	-	-	`ifEndLabel`

重填法

由于Label出现的位置在跳转指令之后，无法第一时间填写Label名，因此需要在Label出现后重填跳转指令的标签。我们规定生成跳转指令时先使用如下假标签，采用上述规则生成:

!nextOrLabel
!nextAndLabel
!stmtLabel
!elseStmtLabel
!ifEndLabel

为每个条件语句开一个跳转指令列表，每当跳转指令出现时推入，每当真标签语句生成时，立即重填跳转指令列表中所有能匹配上的假标签。

立即重填的原因：nextOrLabel和nextAndLabel代表的位置会随着语句分析而变化。

循环语句的LLVM生成

涉及文法

Stmt    → 'for' '(' [ForStmt1] ';' [Cond] ';' [ForStmt2] ')' Stmt
        | 'break' ';'
        | 'continue' ';'
ForStmt → LVal '=' Exp

循环语句流程

执行初始化表达式ForStmt1
执行条件表达式Cond，如果为真执行循环体Stmt，否则结束循环执行后续BasicBlock
执行完循环体Stmt后执行增量/减量表达式ForStmt2
重复执行步骤2和步骤3

Label位置

循环体语句Stmt之前：stmtLabel
循环结束之后的第一条语句：forEndLabel
循环条件改变语句forStmt之前：forStmtLabel

跳转语句位置

Cond结尾，在此仅将Cond语句结尾作为一个跳转语句位置
break后
continue后
forStmt2后
Stmt后

这部分多是无条件跳转，逻辑较简单，不过多赘述。

Break, Continue的处理

Break和Continue语法树节点生成时就要保存当前的LoopStmt节点引用信息，方便快速找到它是属于哪个循环语句的。

Continue跳转到forStmtLabel，Break跳转到forEndLabel。

注：条件或循环语句嵌套问题：每个LoopStmt，CondStmt都需要一个待重填指令的列表，即将各个语句的跳转指令分离开来，重填时避免混淆。

高维数组

符号表中记录的符号是一个地址，使用符号时从符号表中得到地址，再从地址中取出值；而定义符号时，先申请一块地址，再将值存入对应地址中。一维和二维数组首地址指针不会被存在内存中，但是它客观存在。

GetElementPtr

该指令为地址转化函数，使用的Value(%1)和返回的Value(%2)都一定是指针类型，对本文法而言，只有 i32*，[n x i32]*，[m x [n x i32]]* 三种。

%2 = getelementptr [2 x [3 x i32]], [2 x [3 x i32]]*%1, i32 0, i32 0, i32 0

对于该条语句，%1为基地址，[2 x [3 x i32]]*为该基地址指针的类型(若存到内存中均是4字节的地址，维度表明了该指针产生1单位偏移量时地址会随之偏移的多少)，[2 x [3 x i32]]为该基地址指针指向的值的类型，返回值%2为目标地址，指令后面跟的每一个索引（i32 0, i32 0, i32 0），第一个索引在原维度上偏移，自第二个起，先对目标地址降一维再偏移，依次类推，具体参考指令文档。

处理方式

高维数组传的是地址，不再是值。第一个维度可以省略的原因是，需要后面的维度进行计算索引，而第一维不再需要，因为我们不需要关注数组越界问题。

定义
- 申请内存
  - 一维数组：alloca [2 x i32]
  - 二维数组：alloca [3 x [2 x i32]]，开辟一块指定大小的空间, 返回值是数组的首地址
- 赋初值：遍历数组，根据基地址计算出需要赋初值的地址，接着同数值赋初值一样
表达式计算中使用：由于表达式计算中不涉及指针运算，先根据基地址和偏移量读取出使用位置的目标地址，再取值即可。
传参：规定为统一起见，在涉及高维数组计算时，都要使用getelementptr指令进行基地址到目标地址的转化，即使出现%2 = getelementptr [2 x [3 x i32]], [2 x [3 x i32]]*%1, i32 0这种无意义指令。
- 作为实参传递：根据符号表中查到的符号类型(分为一维数组，二维数组，一维指针，二维指针)与目标形参参数的类型(数值，一维指针，二维指针)，所有情况进行枚举分析。其中一定会使用到GetElementPtr指令，这在后续生成Mips有所用处。
- 作为形参接收：函数的形参实际上也是数个定义语句，将传过来的参数保存进定义的地址中即可。
